数字集成电路是把电阻、二极管、晶体管集中制作在叫做基片的单片半导体材料（通常是硅）上，单片集成电路通常叫做芯片。
芯片密封在起保护作用的塑料或陶瓷封装里，封装上伸出的引脚便于与其它集成器件连接

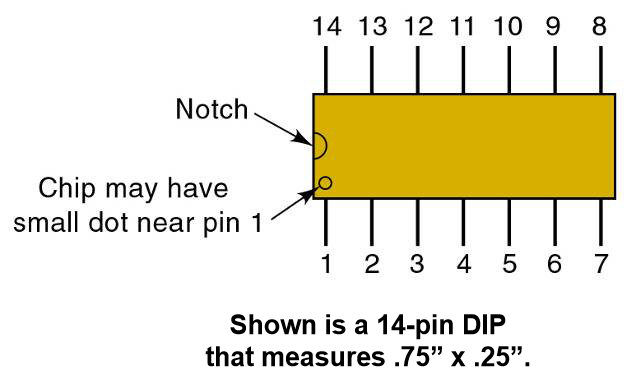

最常见的一种封装形式是：双列直插式（DIP），它有两并排引脚

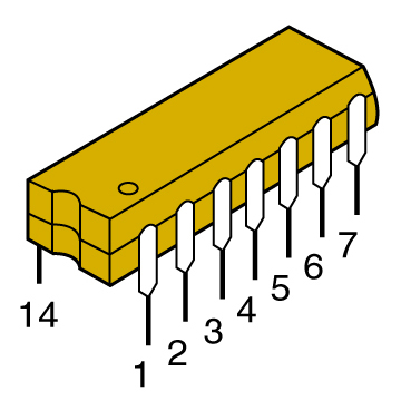

当从芯片封装的顶部向下看时，封装的一端有一个作为标记的缺口或者圆点，以此为起点，对引脚逆时针方向编号

此处是14引脚，封装尺寸是0.75x0.25英寸

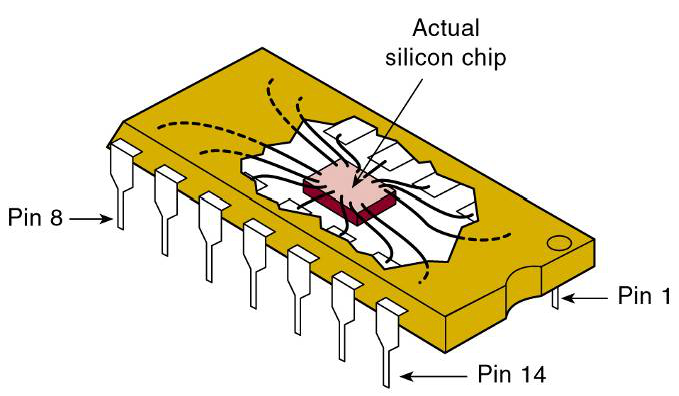

实际的硅芯片比双列直插式封装小得多，典型情况可能是0.05平方英寸。硅芯片通过很细的导线（直径为1mil）与双列直插式的引脚相连，如下图

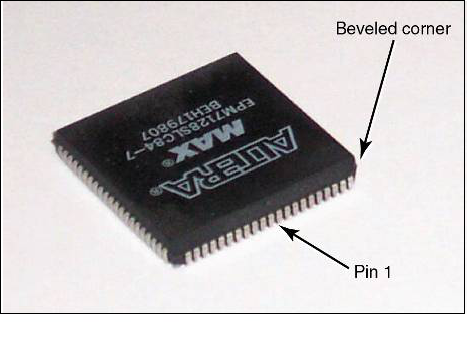

PLCC是现代数字电路中常见的许多封装之一，这种特定的封装形式采用了在IC底部凝固J形铅的工艺，如下图所示

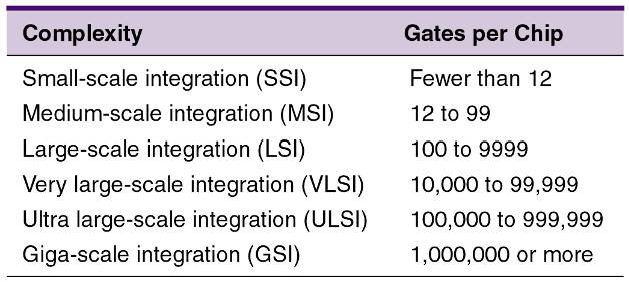

数字集成电路经常按其电路的复杂程度进行分类，复杂程度以基片上等效逻辑门电路的数量来衡量，如图所示

双极性和单极性数字集成电路

IC还按其电路中使用的组件类型进行分类

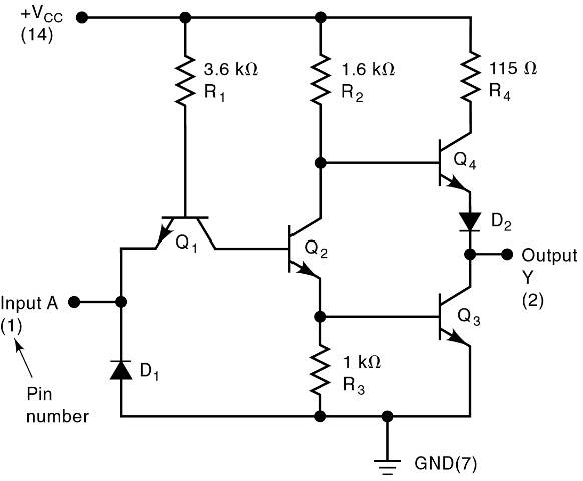

双极IC使用NPN和PNP晶体管

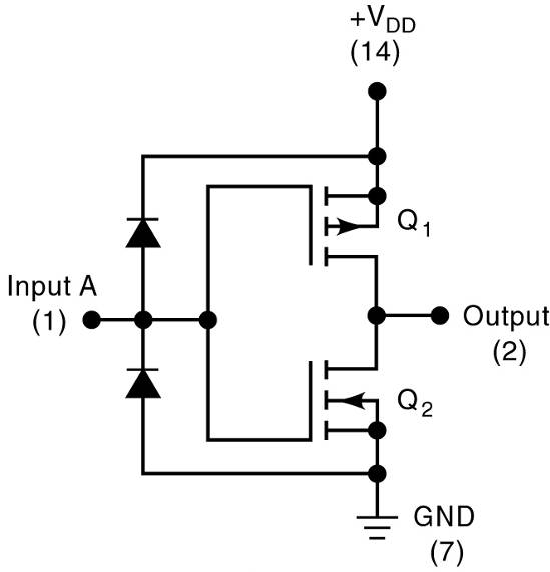

单极IC使用FET晶体管

TTL系列

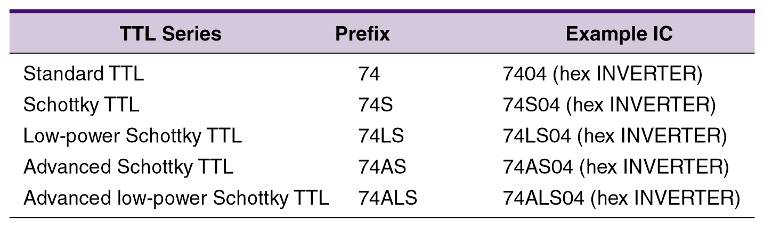

TTL逻辑系列实际上由几个子系列组成，下表列出了每一TTL系列的名称和用来区分同一系列不同种类的集成电路型号的前缀

各种TTL系列之间的主要区别在于它们的电特征，如耗散功率、开关速度等。各种TTL系列中同一型号的芯片其引脚排列和所完成的逻辑功能是相同的

TTL 电源和接地

数字集成电路，必须正确连接集成电路的引脚，其中最重要的连接是直流电源和地；这是芯片上的电路正常工作所必需的

在这张图中可见TTL和CMOS电路都需要直流电源，电源的正极与其一个引脚项链，电源的地（负极）与另一个引脚相连
TTL电路与电源正极相连的引脚标记为

CMOS系列

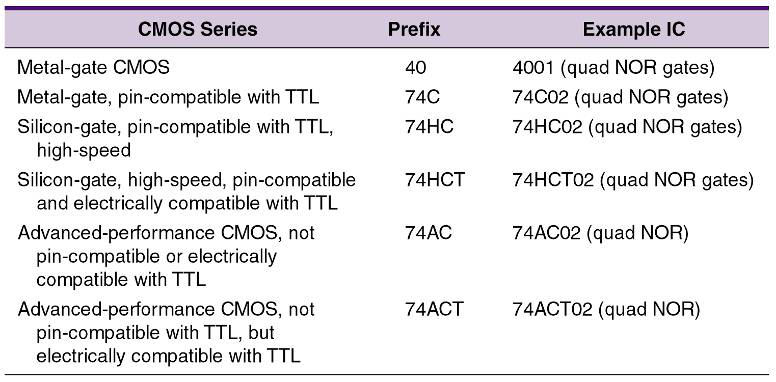

CMOS系列有几种类型，下表列出了其中的几种形式

CMOS器件执行与TTL器件相同的功能，但不一定是与TTL器件兼容的管脚。

CMOS 电源和接地

CMOS电路与电源正极相连的引脚标记为
许多新型的CMOS集成电路由于设计上与TTL集成电路兼容，其电源引脚也标记为

逻辑电平的电压范围

对于TTL器件，Vcc通常是+5V
对于CMOS集成电路，Vdd可以在+3~+18V之间变化
但当CMOS集成电路与TTL集成电路用于同一电路系统时，Vdd经常也用+5V电源

对于标准的TTL器件，其逻辑0和逻辑1电平可接受的输入电压范围定义如图所示

逻辑0是0~0.8V之间的任一电压值
逻辑1是2~5V之间的任一电压
不在上述范围之内的电压称为是不确定的，它不能作为任何TTL器件的输入使用

工作在Vdd=+5V的CMOS集成电路，其逻辑输入电压范围如图所示

0~1.5V之间的电压定义为逻辑0
3.5~5V之间的电压定义为逻辑1
不确定范围包括1.5~3.5V之间的电压

输入引脚悬空（浮置输入端）

当数字集成电路的输入引脚悬空时。一个悬空的输入端通常叫做浮置输入端
TTL输入端悬空相当于逻辑1，换句话说，集成电路按其输入好像施加了逻辑高电平来响应
在最终电路设计中不宜采用悬空来代替高电平输入，因为容易接受噪音信号，对正常工作造成不利影响

如果CMOS集成电路的输入端悬空，则可能产生灾难性结果，集成电路可能过热并最终损坏。有些复杂的集成电路内置了保护电路，减少了由于输入开路所造成任何损坏的可能性。然而，在最终的电路实现中，最好是将未用的输入引脚接到高电平或者低电平

逻辑电路的接线图

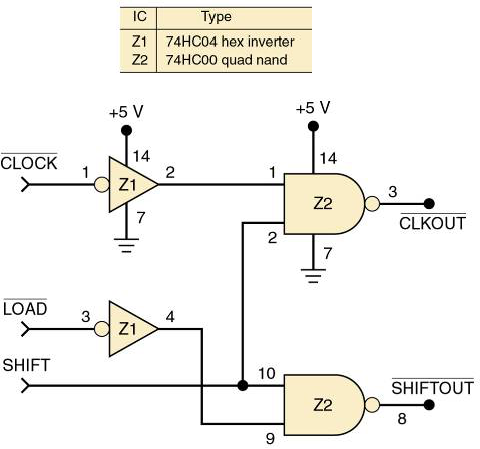

接线图应全面反映引脚编号、集成电路编号、元件值、信号名称、电源电压等的电气连接，下图是一个简单逻辑电路典型接线图

电路中所用的门电路来自两片不同的集成电路
图中标明每个门电路的输入/输出引脚编号
图中标明了电源和地与每个集成电路的连接关系
