数字系统的故障排除
检修数字电路和系统的故障一般有三个基本步骤
- 故障检测： 观察电路或系统的工作情况，并与所希望的正常工作情况进行比较
- 故障定位： 经过测试和测量以便查出故障的位置
- 故障排除： 更换出故障的元件，修复有故障的连线，排除短路等
基本的检修工具：逻辑探针、示波器、逻辑脉冲发生器等

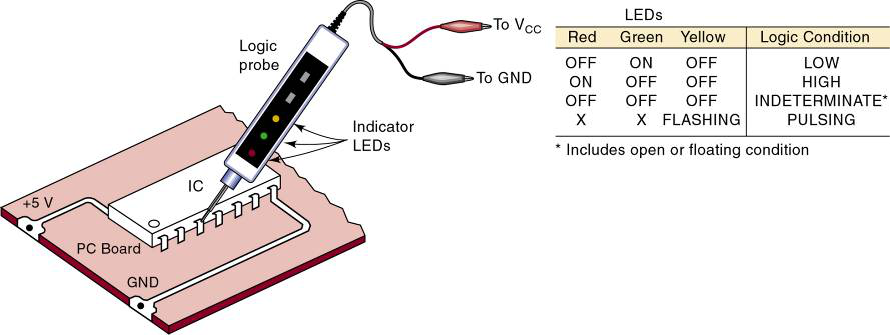

下面的表格给出了4种可能的状况
探头所接触点处于不确定逻辑电平时，指示灯不亮（包括没有与任何电压源相连）
任何变化（低电平变为高电平或者高电平变为低电平）将引起黄灯零点几秒的闪亮然后熄灭，如果这种变化是周期的，则黄灯以大约3Hz的频率闪亮
当红色指示灯亮时，说明检测点为高电平
若绿色指示灯亮，则说明检测点是低电平
输入在内部与地或电源短路
这种故障导致集成电路的输入固定为低电平或者高电平状态

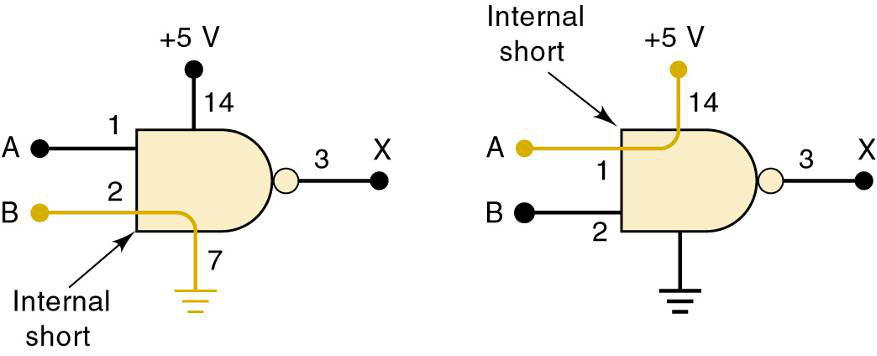

左：输入内部短路到地
右：输入内部短路至电源电压

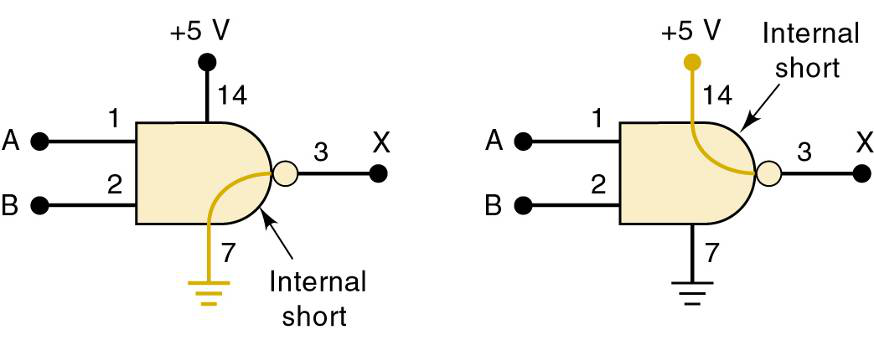

左：输出内部短路到地。
右：输出内部短路至电源电压。
