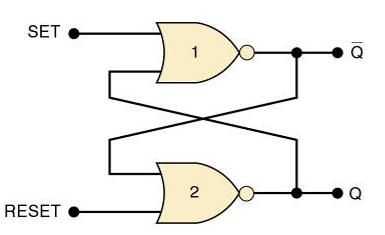

两个交叉的或非门可以构成一个或非门锁存器，如下图所示，其连接同与非门锁存器类似，只是Q和Q非端位置相反
按照之前的分析方法，结果如真值表所示
总结如下
- SET=RESET=0，是或非门锁存器的常态，对输出的状态没有影响。在此条件下，Q和Q非将保持原来的状态【锁存器对输入的低电平是不起作用的】
- SET=1，RESET=0，使Q=1，即使SET变回到0，Q依然保持1状态
- SET=0，RESET=1，使Q=0，即使RESET变回到0，Q依然保持0状态
- SET=1，RESET=1，使锁存器同时置位和清零，使Q=Q非=0。若输入端同时变为0，输出结果将不确定，这属于禁止输入状态
或非门锁存器同与非门锁存器的工作过程非常相似，只是
或非门锁存器的SET和RESET输入是高电平有效，而不是低电平有效，其常态是SET=RESET=0.当SET端输入高电平时，Q被置成高电平，当RESET端输入一个高电平时，Q端被清零成为低电平。
或非门锁存器的逻辑符号
S端和R端没有小圆圈，表示这些输入端是高电平有效
例

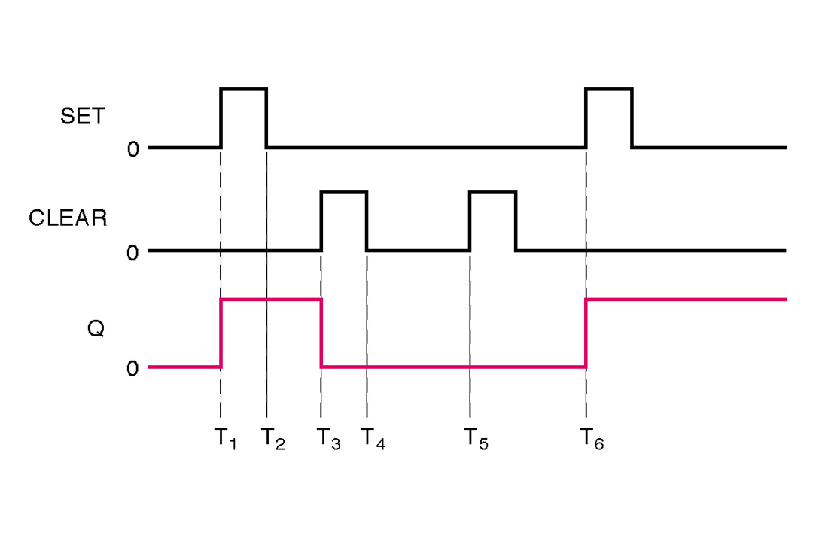

设初始时Q=0，对下图所示的或非门锁存器的输入，画出相应的Q端输出波形图
初始时，SET=CLEAR=0，对Q端没有影响，Q保持低电平。
在t1时刻，SET端变为高电平时，Q将被置为1，虽然SET端在t2时变回到0，但Q端仍保持1状态不变
在t3时刻CLEAR端的输入变为高电平，使Q变为0状态，即使t4时刻CLEAR端回到低电平，Q端仍保持0状态不变
t5时刻到来的清零脉冲对Q端状态没有影响，因此此时Q端已经是低电平。t6时刻到来的置位脉冲使Q端变回到1状态，并保持
这个例子表明，触发器记忆了上一个有效输入，并保持到下一个相反的有效输入到来
例

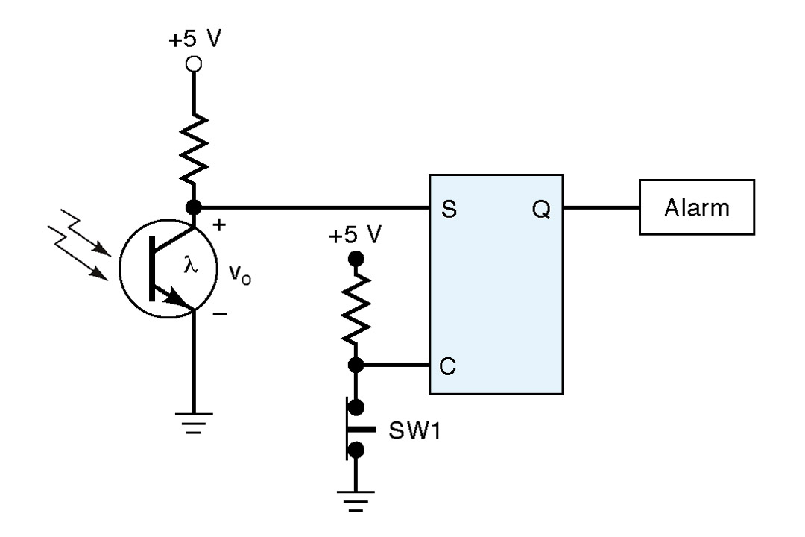

下图是一个能够检测到光线中断的简单电路。一个共发射极的光敏三极管作为一个开关接在电路中，光线聚焦在这个光敏三极管上。假设初始时开关SW1打开了一下，已使Q端为0状态，描述当光线有一瞬时的中断时，电路的工作情况
当光照射在光敏三极管上时，可以认为三极管工作在饱和区了，集电极与发射极之间的电阻非常小。V0接近于0V，这使锁存器的SET端输入低电平，此时锁存器SET=CLEAR=0
当光线中断时，三极管截止。集电机与发射极之间电阻非常大（即相当于开路）。这使V0升为近似5V，使SET输入有效，使Q置为高电平，使报警器报警
即使V0变为0V（如光线只是短暂地中断），Q端仍将保持高电平并报警。这是因为SET和CLEAR都为低电平时,对Q端没有影响
加电时触发器的状态
当电路加电时，若一个触发器的SET和CLEAR两个输入都处于无效状态（例如，对于与非门锁存器S=C=1，或非锁存S=C=0），其输出的起始状态是不确定的。输出Q=0和输出Q=1都有可能。这将取决于例如内部传输延迟、寄生电容、外部负载等因素。如果想要一个锁存器或触发器有一个特定的起始状态，就必须在电路起始工作时，使SET端或CLEAR端瞬时有效。这通常是通过输入相应脉冲来完成的。
