计算机中指令的表示
人操作计算机的方式与计算机看到指令的方式是不同的。
指令在计算机内部是以若干或高或低的电信号的序列表示的，并且形式上和数的表示相同。
几乎所有的指令都要用到寄存器，所以必须有一套规定，以将寄存器名字映射成数字。
在MIPS汇编语言中寄存器$t0-$t7映射到寄存器8-15寄存器$t8-$t9映射到寄存器24-25寄存器$s0-$s7映射到寄存器16-23
因此，$s0表示寄存器16，$s1表示寄存器17，$s2表示寄存器18……$t0表示寄存器8，$t1表示寄存器9
下面将介绍32个寄存器中其余寄存器的映射
MIPS字段
为了使讨论变得简单，给MIPS字段命名如下：
MIPS指令中各字段名称及含义如下：
- op：指令的基本操作，通常成为操作码（opcode）
- rs：第一个源操作数寄存器
- rt：第二个源操作数寄存器
- rd：用于存放操作结果的目的寄存器
- shamt：位移量
- funct：功能。一般称为功能码（function code），用在指明op字段中操作的特定变式
对于下面的MIPS指令，首先给出其十进制表示形式，接着给出二进制表示形式。

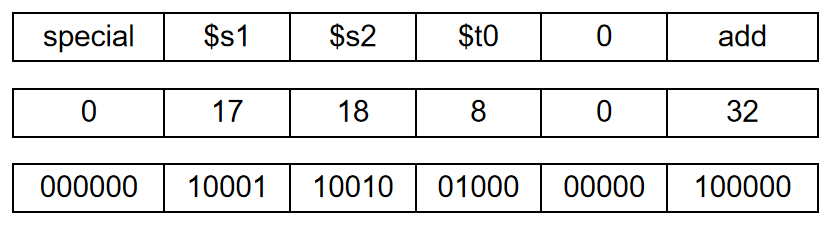

add $t0, $s1, $s2答案：
本例中第一个字段和最后一个字段（0和32）组合起来告诉MIPS计算机该指令要完成加法运算
第二个字段表示加法的第一个源操作数寄存器号（17= $s1）
第三个字段表示加法的另一个源操作数寄存器号（18=$s2）
第四个字段表示存放运算结果的目的寄存器号（8= $t0）
第五个字段在这条指令中没有用到，故置为0
为避免读写冗长乏味的二进制字符串，16进制表示法变得很流行。16是2的4次幂
本例题转十六进制后
下图是十六进制和二进制的转换表
| 0 | 0000 | 4 | 0100 | 8 | 1000 | c | 1100 |
|---|---|---|---|---|---|---|---|
| 1 | 0001 | 5 | 0101 | 9 | 1001 | d | 1101 |
| 2 | 0010 | 6 | 0110 | a | 1010 | e | 1110 |
| 3 | 0011 | 7 | 0111 | b | 1011 | f | 1111 |
例如: eca8 6420
1110 1100 1010 1000 0110 0100 0010 0000
MIPS I型
之前介绍的格式称为R型（用于寄存器），另外一种指令格式称为I型（用于立即数），立即数和数据传送指令用的就是这种格式。
I型的字段如下所示：
逻辑操作
用于简化对字中若干位进行打包或者拆包的操作，称为逻辑操作。。下图给出了C、Java和MIPS中的逻辑操作
| 逻辑操作 | C | Java | MIPS |
|---|---|---|---|
| Shift left左移 | << | << | sll |
| Shift right右移 | >> | >>> | srl |
| Bitwise AND按位与 | & | & | and, andi |
| Bitwise OR按位或 | I | I | or,ori |
| Bitwise NOT按位取反 | ~ | ~ | nor |
shift移位 sll srl
第一类逻辑操作称为移位（shift）。它们将一个字里面的所有位都向左或向右移动，并在空出来的位上填充0
例如：假设寄存器$s0中的数据是：0000 0000 0000 0000 0000 0000 0000 1001
一条左移4位的指令执行后，得到的新指是：0000 0000 0000 0000 0000 0000 1001 0000
在MIPS中，逻辑左移：sll逻辑右移：srl
例:

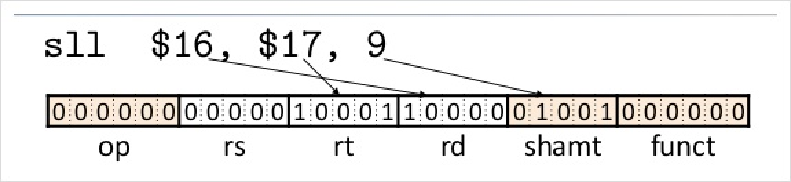

sll $t2,$s0,4前面介绍R型指令时没有解释shamt字段，它在移位指令中被用于表示移位量
因此上述指令对应的机器语言是
例：
逻辑左移有个额外的好处，就是左移i位相当于乘以2
的i次方
假设左移4位，就相当于乘以2的4次方（即16）
按位与and

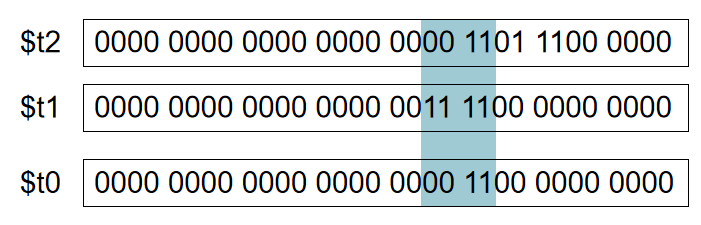

按位与（and）：该操作仅当两个操作位均为1时结果才为1，否则为0
例如：
and $t0, $t1, $t2
按位或or

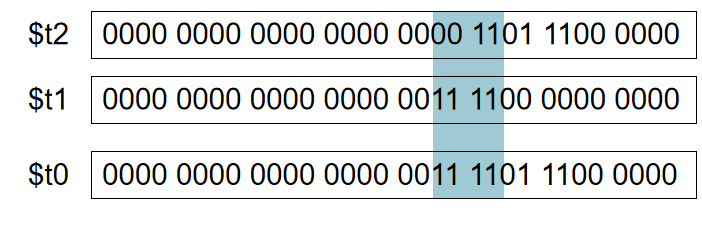

按位或（or）：该操作在两个操作位中任意一位为1时结果就为1
例如：
or $t0, $t1, $t2
按位取反 NOR

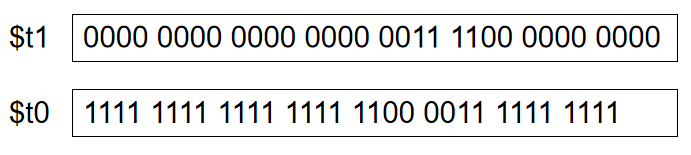

按位取反：该操作仅有一个操作数，将1变成0，0变成1
在MIPS中，引入了或非NOR指令来替代NOT，即一个操作数是0，那么对另外一个操作数而言，结果就等价于NOT
例如：
nor $t0, $t1, $zero
条件操作
程序语言通常使用if语句描述决策，有时也使用go to语句和标签。
如果相等则分支 beq
该指令表示：如果register1和register2中的数值相等，则转到标签为L1的语句执行
beq register1, register2, L1如果不相等则分支 bne
该指令表示：如果register1和register2的数值不相等，则转到标签为L1的语句执行
bne register1, register2, L1无条件分支 j
当遇到这个指令时，程序必须分支
例如：
j Exit无条件直接跳转到Exit标签
在下面这段代码中，f、g、h、i、j都是变量，设该变量依次对应于从$s0到$s4的寄存器，求这条C语言if语句编译后形成的MIPS代码
if (i==j) f = g+h;
else f = g-h;下图是MIPS代码执行过程的流程图。
第一个表达式表示i和j是否相等，需要一条beq指令
通常，通过测试分支的相反条件来跳过if语句后面的then部分，代码的效率会更高，所以我们使用bne指令
bne $s3, $s4, Else下一个赋值语句执行一个单操作，如果所有的操作数都分配给寄存器，那么它只是一条指令：
add $s0, $s1, $s2然后使用无条件分支指令转Exit标签
j Exitif语句中else部分的赋值语句也可编译成一条指令。我们只需将标签Else加在这条指令前、标签Exit加在这条指令后面
Else: sub $s0, $s1, $s2
Exit: …最后本例完整的代码：
bne $s3, $s4, Else
add $s0, $s1, $s2
j Exit
Else: sub $s0, $s1, $s2
Exit: …小于则置位 slt
该指令在比较两个寄存器内容之后，若第一个寄存器小于第二个寄存器，则将第三个寄存器设置为1，否则设置为0
例如：
slt rd, rs, rt该指令表示：如果 (rs < rt) 则rd = 1; 否则rd = 0;
与bne结合代码：
slt $t0, $s1, $s2 # if ($s1 < $s2)
bne $t0, $zero, L # branch to L立即数版本的小于则置位slti
在比较中常常使用常数操作数，所以有立即数版本的小于则置位指令。
例如，为了测试寄存器$s2的值是否小于常数10，可以使用如下指令：
slti $t0, $t2, 10该指令表示，如果s2小于10则t0=1，否则t0等于0
跳转和链接指令 jal
跳转到某个地址的同时将下一条指令的地址保存在寄存器$ra中
格式为：
jal ProcedureLabel指令中的链接部分表示指向调用点的地址或链接，以允许国产返回到合适的地址。存在在寄存器$ra(31号寄存器）中的链接部分称为返回地址
寄存器跳转 jr
用于case语句，表示无条件跳转到寄存器所指定的地址：
jr $ra寄存器跳转指令跳转到存储在$ra寄存器中的地址
因此，调用程序或成为调用者，将参数值放在$a0-$a3，然后使用jal x跳转到国产x
被调用者执行运算，将结果放在$v0和$v1，然后使用jr $ra指令将控制返回给调用者
循环
例题：
下面是用C语言编写的传统循环程序；
while (save[i] == k)
i += 1;假设i和k存放在寄存器$s3 和 $s5中，数组save的基址存放在寄存器$s6中。求这段C程序对应的MIPS汇编代码
解：
第一步需要将save[i] 读入一个临时寄存器中。在读入之前，需要计算它的地址
在将i加到save数组基址以形成访存地址前，由于系统按照字节寻址的缘故，先要将i乘以4；这里我们可以使用逻辑左移指令实现这一乘法，因为左移2位等价于乘4
Loop: sll $t1, $s3, 2为了得到save[i]的地址，需要将$t1和$s6中save的基址相加
add $t1, $t1, $s6现在可用该地址将save[i]读入一个临时寄存器中
lw $t0, 0($t1)下一条指令执行循环判断，如果save[i]≠k则退出循环
bne $t0, $s5, Exit再下一条指令将i加1
addi $s3, $s3, 1在循环的末尾，程序跳转到循环开始。随后增加了一个Exit标签
j Loop
Exit: …完整的代码如下：
Loop: sll $t1, $s3, 2
add $t1, $t1, $s6
lw $t0, 0($t1)
bne $t0, $s5, Exit
addi $s3, $s3, 1
j Loop
Exit: …
